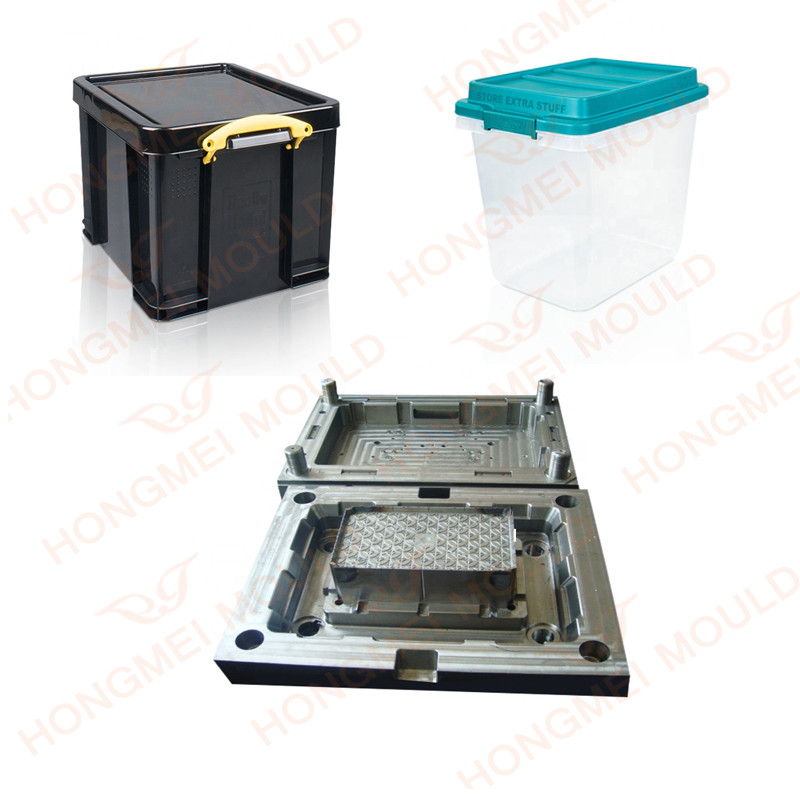

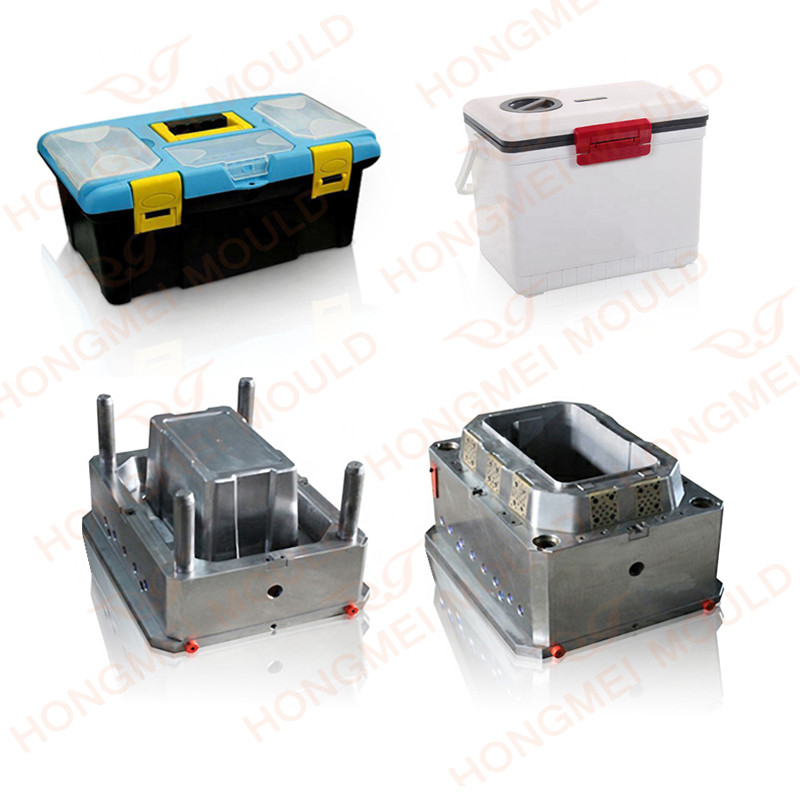

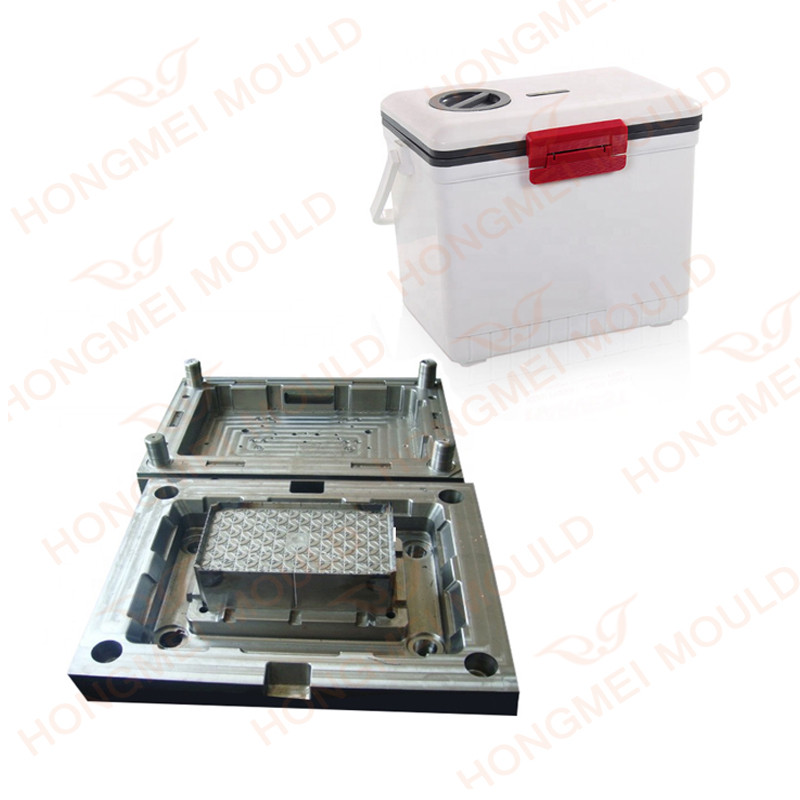

Moule de boîte à outils en plastique

En tant que fabricant professionnel, nous souhaitons vous fournir un moule de boîte à outils en plastique de haute qualité. Et nous vous offrirons le meilleur service après-vente et une livraison rapide.

Moule de boîte à outils en plastique

Matériau du moule : P20 28-32HRC.

Base du moule : 45#

Coureur de moule : coureur froid

Système d'éjection : plaque de décapage

Retrait : 1,5 %

Système de refroidissement : circulation d'eau de refroidissement

Temps de cycle : 52 s

Machine d'injection: 800 tonnes

Type de chute : automatiquement

Délai de livraison : 45 jours

Emballage: caisse en bois

Attention à la conception de la boîte

1. L'épaisseur est uniforme, suffisamment d'ange de tirage.

2. Lissez et évitez les angles vifs.

3. Porte du moule : le coureur est aussi grand que court, choisissez l'emplacement de la porte en fonction du processus de condensation par retrait, il est nécessaire d'ajouter un matériau froid de temps en temps.

4.Boîte à outils en plastiqueMoulesurface bien rangée et propre, rugosité inférieure à 0,8.

5. Assez de trou d'aération et de rainure pour libérer l'air et le gaz.

6. Sauf le matériau PET, l'épaisseur ne doit pas être inférieure à 1 mm.

Test de moisissure

Il existe les types de portails suivants

(1) Portillon droit
Le portail droit est également appelé portail central. Cette porte a une faible résistance à l'écoulement et une vitesse d'alimentation rapide. Il est couramment utilisé dans les moules à cavité unique pour former des pièces en plastique de grande taille et profondes. Il convient à tous types de plastiques, en particulier ceux à haute viscosité et à faible fluidité, tels que PC, PSF, etc.
Lors du formage de pièces en plastique peu profondes et plates avec des portes droites, une flexion et une déformation se produiront. En même temps, il n'est pas pratique de retirer les portes et il y a des marques de portes évidentes. Parfois, en raison de la concentration de chaleur au niveau de la porte, la cavité est scellée tardivement et les contraintes internes sont importantes. Devenant la source de fissures, le portail doit donc être aussi petit que possible lors de la conception. Lors du formage de pièces en plastique à paroi mince, le diamètre de la racine du portail est au maximum 2 fois supérieur à l'épaisseur de paroi de la pièce en plastique.

(2) Portail latéral
La porte latérale est également appelée porte de bord. Sa section transversale est rectangulaire. Il est généralement ouvert sur la surface de joint et alimenté depuis le côté de la pièce en plastique. La position du portail peut être sélectionnée raisonnablement en fonction des besoins. Il est particulièrement adapté aux moules comportant plusieurs cavités. Comme le montre la figure 10-12, prenez généralement la largeur B = 1,5 mm ~ 5 mm, l'épaisseur h = 0,5 mm ~ 2 mm (vous pouvez également prendre l'épaisseur de paroi de la pièce en plastique 1/3 ~ 2/3), et la longueur L = 0,7 mm ~ 2 mm.

(3) Porte de pointe
La porte à points, également connue sous le nom de porte à points d'épingle, est une porte de petite taille, comme le montre la figure 10-14. Le plastique fondu le traverse avec un taux de cisaillement élevé. Il est largement utilisé dans diverses pièces en plastique en forme de coque. Lorsque le moule est ouvert, la porte peut se briser d'elle-même.
La jonction entre la porte et la pièce en plastique peut être conçue avec un petit bossage afin d'éviter d'endommager la pièce en plastique lorsque la porte à pointe est cassée.
La porte de pointe a une petite surface transversale et une condensation rapide, ce qui n'est pas propice à l'alimentation. Il ne convient pas aux pièces en plastique plus épaisses.

(4) Porte latente
Également connue sous le nom de porte de cisaillement, elle est issue de la porte ponctuelle, la porte ponctuelle est utilisée pour le moule à trois plaques et la porte latente est utilisée pour le moule à deux plaques, simplifiant ainsi la structure du moule. La porte latente est placée dans la partie cachée à l'intérieur ou à l'extérieur de la pièce en plastique, ce qui n'affecte pas l'apparence de la pièce en plastique. Le portail est coupé lorsque la pièce en plastique est poussée vers l'extérieur, mais une forte poussée est nécessaire, ce qui ne convient pas aux plastiques résistants.

Moule de boîte à outils en plastiquenous choisissons une grande porte avec canaux chauds, cavité unique.

Livraison de colis

Étape 1 : moule enveloppé d'un film de conservation pour éviter la rouille.

Étape 2 : MettreMoule de boîte à outils en plastiqueet accessoires dans une caisse en bois.

Étape 3 : couvrez le couvercle et collez la marque pour la livraison.

Avantage du moule Hongmei

* Temps : Le temps de fabrication du moule dépend de la taille de votre moule et de sa complexité ou non. Mais nous ne livrons jamais de moule avec retard, sauf changement du client. Et nous avons une machine CNC et une machine de gravure en interne.

* Prestation : Concepteur : 5 personnes

Ouvrier : 20 personnes

Test de moisissures Personnes : 2 personnes

Ventes :7 personnes

Contrôle qualité : 1 personne

Ainsi, peu importe les pièces qui posent problème, nous pouvons le résoudre à temps.
